2015年湖北文理學院普通專升本《模擬電子技術基礎》考試大綱

湖北文理學院2015年普通專升本《模擬電子技術基礎》考試大綱

湖北專升本網獲悉，2015年湖北文理學院普通專升本《模擬電子技術基礎》考試大綱如下：

一、考試要求：

1、掌握二級管、三級管等常用半導體器件的特性及使用;

2、掌握放大電路的分析和計算方法；

3、掌握正弦波振蕩器、電源電路的分析方法。

二、考試內容：

第一部分 半導體器件和放大電路基礎

1、二極管的單向導電性、伏安特性、等效電路及二極管的主要參數，穩壓管的伏安特性及主要參數；

2、三極管的結構、工作原理、三極管特性曲線和主要參數。

3、三種基本組態放大電路的組成、工作原理、特點及微變等效電路分析法; 放大電路的直流通路和交流通路，靜態工作點和放大電路的Av、Ri、Ro 的計算。

4、多級放大電路AV的分析和計算。

第二部分 負反饋放大電路

1、反饋的概念、類型、一般表達式；

2、四種反饋組態的特點和判斷；

3、深度負反饋下電壓（或源電壓）放大倍數的估算；

4、負反饋對放大電路性能的影響。

第三部分 放大電路的頻率響應

1、高通濾波器、低通濾波器、帶通濾波器和帶阻濾波器的概念。

2、放大電路頻率響應和失真的基本概念，隔直電容、旁路電容對低頻響應的影響，結電容、雜散電容對高頻響應的影響。

3、單管放大電路的f L、fH計算，波特圖的畫法。

第四部分 正弦波振蕩器

1、正弦波振蕩電路的振蕩條件和RC橋式正弦波振蕩電路的電路組成、振蕩頻率的計算、穩幅原理。

2、三點式 LC 正弦波振蕩電路結構及其工作原理。

3、石英晶體振蕩器的工作原理。

第五部分 模擬集成電路基礎

1、差分放大器的分析和主要性能指標的計算（直流工作點、差模放大倍數、共模大倍數、共模抑制比）。

2、鏡像電流源、比例電流源和微電流源的工作原理；

3、集成運算放大電路的特點，理想運放放大器組成的反相、同相比例電路、加法運算電路、減法運算電路、積分電路和微分電路和分析及設計。

第六部分 功率放大器

1、功率放大器的三種工作狀態：甲類、乙類和甲乙類的工作特點以及功率、效率、非線性失真的物理概念和相互關系；

2、互補電路的工作原理和指標（輸出功率和效率）計算。

第七部分 直流穩壓電源

1、線性直流穩壓電源組成部分（變壓、整流、濾波、穩壓）的電路結構及工作特點、性能指標和作用。

三、考試方式與試卷結構

1、考試時間：120分鐘

2、考試形式：筆試、閉卷考試；
試題類型∶選擇題、填空題、判斷題、計算題等；

3、試卷分數：試卷滿分為100分（60分為及格線）；

4、試題難易比例：較容易題(基本題)約占50%（約50分），中等難度題約占30%（約30分），較難題約占20%（約20分）。

四、主參考書

[1] 童詩白,華成英.模擬電子技術基礎(第四版).高等教育出版社.

[2] 康華光.電子技術基礎(上冊)(第四版).高等教育出版社.

湖北文理學院專升本《模擬電子技術基礎》樣題

一、選擇題（每小題2分，共20分）

1、N型半導體中的少數載流子是 （ ）。

A、電子
B、空穴
C、正離子 D、負離子

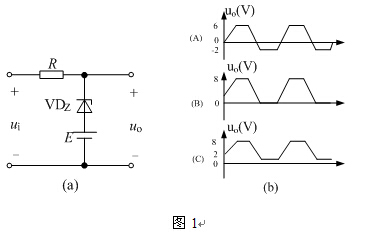

2、在圖1（a）所示電路中，已知 V， V，穩壓管的穩定電壓 V，忽略穩壓管的正向壓降，則uo的波形如圖1（b）中的（ ）所示。

A．（A）
B．（B）
C．（C）

3、有兩級放大器構成的放大電路中，第一級的電壓增益為40dB，第二級的電壓放大倍數為10倍，則放大器總的電壓增益為 （ ）。

A、50dB B、1600倍 C、1000倍 D、80倍

4、要使放大電路的輸出電壓穩定，輸入電阻增大，應引入 （ ）負反饋。

A、電壓串聯
B、電壓并聯
C、電流串聯 D、電流并聯

5、要使正弦波振蕩電路起振，應使 （ ）。

A、 =1
B、 >1
C、 <1

6、采用差動放大電路的目的是為了 （ ）。

A、增大增益
B、抑制零漂
C、增強帶負載能力

7、乙類互補對稱功率放大電路會產生（ ）失真。

A、飽和
B、交越
C、截止 D、削峰

8、理想運算放大器構成如圖2所示電路,則 （ ）

9、放大電路引入負反饋后，放大倍數將 （ ）。

A．增大
B．減小
C．不變 D.不能確定

10、若某放大電路的下限截止頻率為fL，上限截止頻率為fH，則通頻帶為（ ）。

A、2fL B、2fH C、fH - fL D、2(fH - fL)

二、填空題（每小題2分，共20分）

1、二極管最主要的特性是 。

2、晶體三極管工作于放大區時，要求be結 偏，bc結 偏。

3、正弦波振蕩電路一般由放大電路、穩幅環節、 和

　　　　　　　　　等幾部分組成。

4、晶體管單管放大電路的三種接法中，輸出電阻最小的是 電路。

5、在OCL乙類功放中，若其最大輸出功率為1W，則電路中功放管（單管）的集電極最大功耗約為 。

6、某放大電路負載開路時，UO=6V，接上2KΩ負載后，UO=3V，說明該放大電路的輸出電阻R0= 。

7、正弦波振蕩器的振蕩條件是 。

8、為了避免50Hz電網電壓的干擾信號進入放大器，應選用 濾波器。

9、集成運放的輸入級多采用 電路。

10、已知某電路輸入電壓和輸出電壓的波形如圖3所示,該電路可能是

。

三、判斷改錯題（每小題2分，共10分）

1、只有電路既放大電流又放大電壓,才稱其有放大作用。 ( )

2、阻容耦合放大電路只能放大交流信號，不能放大直流信號。 ( )

3、若放大電路的Au小于1，則接入的反饋一定是負反饋；
若放大電路的Au大于1，則接入的反饋一定是正反饋。 ( )

4、若放大電路引入負反饋,則負載電阻變時,輸出電壓基本不變。( )

5、RC振蕩電路的最高振蕩頻率比LC振蕩電路的最高振蕩頻率高。 ( )

四、計算題（本題共30分，每小題15分）

1、在圖4所示電路中， V， kΩ， kΩ， kΩ， kΩ， kΩ， V， ， 。試求：

（1）電路的靜態工作點（IB、IC、UCE）；

（2）畫出電路的微變等效電路圖；

（3）電壓放大倍數Au、輸入電阻Ri和輸出電阻Ro。

2、在圖5所示電路中，已知 V， V， kΩ， kΩ， kΩ，T1的最低管壓降 V。試求：

（1）試說出電路的組成部分及C1以后電路的詳細工作原理；

（2）輸出電壓Uo的范圍；

（3）要達到電路參數要求，變壓器副邊電壓有效值U2的最小值。

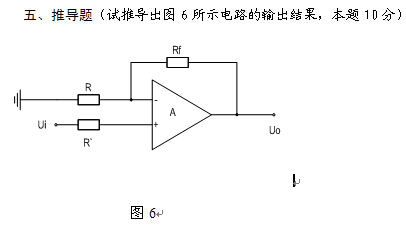

五、推導題（試推導出圖6所示電路的輸出結果，本題10分）

六、設計題（本題10分，要求寫出表達式，畫出電路圖，并給出電路中元器件參數）

用一個理想運算放大器設計電路，要求 ，要求寫出表達式，畫出電路圖，并給出電路中元器件參數。
